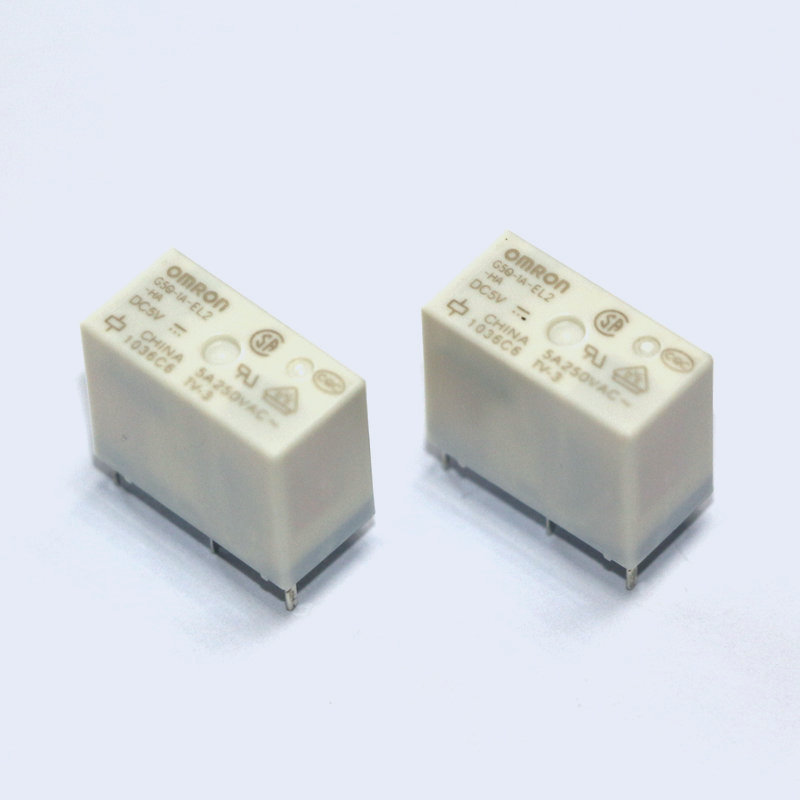

G5Q-EL歐姆龍功率繼電器

G5Q-EL PCB功率繼電器 高性能微型功率繼電器 與G5Q標準型相比性能更高。 10A(250VAC)開關條件下壽命至少為100,000次。 符合IEC/EN 60335-1。 線圈絕緣類型：F類(UL1446)
  1. 種類
  2. 額定/性能
  3. 外形尺寸
  4. 注意事項

訂購信息

分類 接點結構 防護構造 型號 額定線圈電壓 最小包裝單位
-EL型（用于阻性負載） SPST-NO (1a) 耐助焊劑型
（通氣孔型） 		G5Q-1A-EL-HA-VH DC5V 100 個/托盤
DC12V
DC24V

額定值

線圈

額定電壓
(V) 		額定電流
(mA) 		線圈電阻
(Ω) 		動作電壓
(V) 		復位電壓
(V) 		最大電壓
(V) 		消耗功率
(mW)
額定電壓的%
DC5V 80.0 63 75% 以下 5% 以上 190%
(23oC時) 		約400
DC12V 33.3 360
DC24V 16.7 1440

接點

項目 -EL型（用于阻性負載）
SPST-NO (1a)
耐助焊劑型
接點類型 單
接點材質 銀合金（無鎘）
額定負載 阻性負載： 10 A AC250V
額定通電電流 10 A
最大額定電壓 AC277 V
最大額定電流 10 A AC

性能

項目 -EL型（用于阻性負載）
接點電阻?1 最大100mΩ
動作時間 10ms以下
復位時間 5ms 以下
絕緣電阻?2 1,000 mΩ以上
耐電壓 線圈與接點間 AC4,000 V, 50/60 Hz 1 min
同極接點間 AC1,000 V, 50/60 Hz 1 min
耐沖擊電壓 線圈與接點間 8kV（1.2×50μs）
耐振動 壽命 10 ～ 55 ～ 10 Hz, 單振幅0.75 mm
(雙振幅1.5 mm )
誤動作 10 ～ 55 ～ 10 Hz, 單振幅0.75 mm
(雙振幅1.5 mm )
耐沖擊 壽命 1,000m/s2
誤動作 100m/s2
耐久性 機械壽命 10,000,000次（每小時18,000次）
電氣壽命 阻性負載
23℃時100,000次
（動作：ON持續1秒，OFF持續9秒）
故障率 (P水準) (參考值ce?3) 10 mA DC5 V
使用環境溫度 -40oC ～ +85oC (無結冰或凝露)
使用環境濕度 5% ～ 85%
重量 約6.5 g

外形尺寸

(單位: mm)

G5Q-1A4-EL3-HA

  • Dimensions: G5Q-1A-EL-HA-VH, G5Q-1A4-EL2-HA, G5Q-1A4-EL3-HA

    ? 平均尺寸

  • PCB安裝孔 (底視圖)

    公差: ±0.1 mm

    PCB Mounting Holes
    端子配置/內部接線圖
    (底視圖)
    Terminal Arrangement / Internal Connections

    (無線圈極性)
